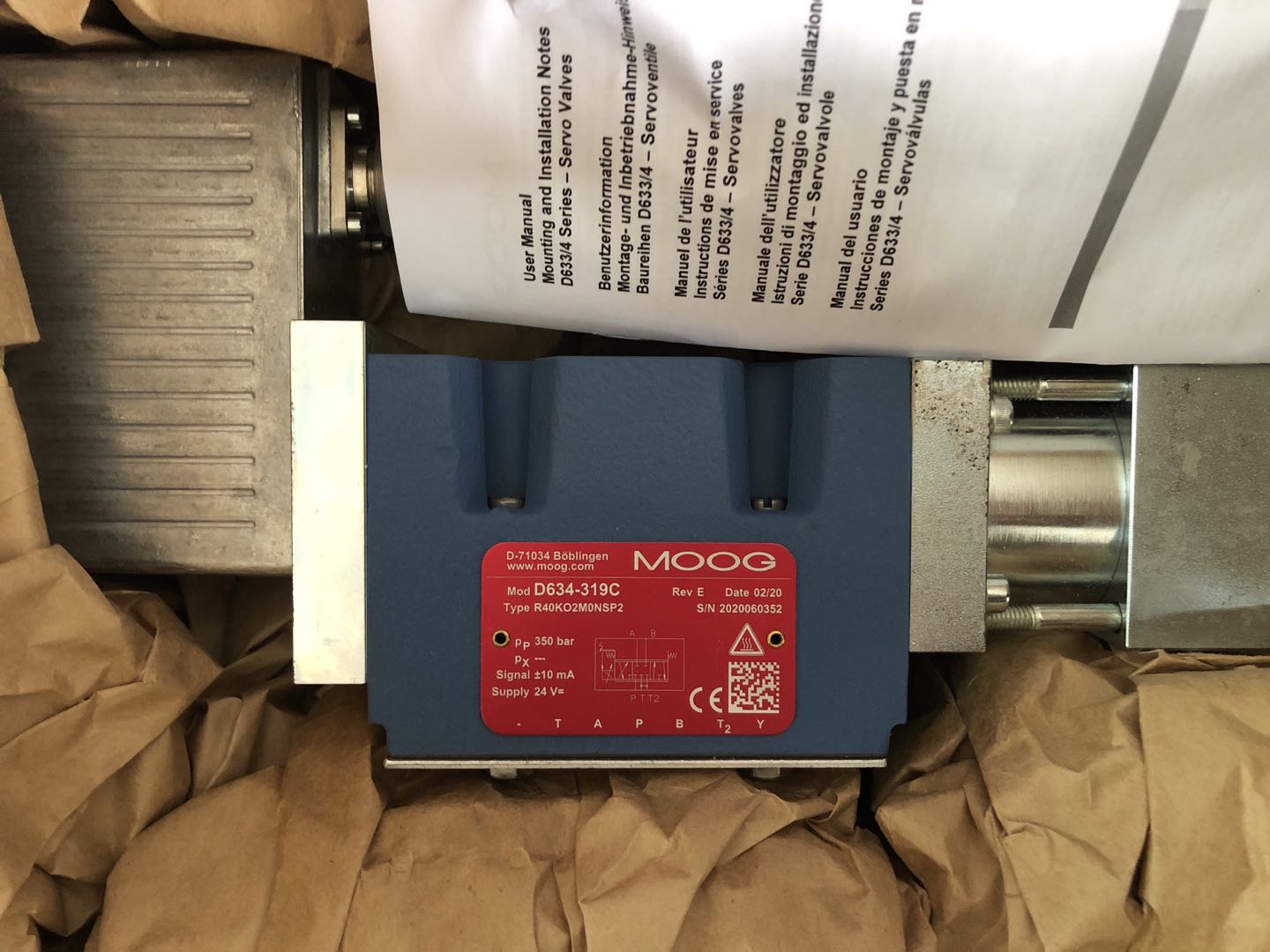

MOOG伺服阀D634-319C电气连接介绍:
电源电压为24V,6+PE极插座的阀电路板指令信号0至±10 mA浮动,阀电流输入型阀芯位移与1o=-1成比例。阀口100%全开且阀口P和阀口A沟通、阀口B和阀口T沟通时,lo=+10 mA,指令信号为0mA时,闽芯居中.D脚和E脚可转换使用。可根据所期望的流动方向使用D脚或E脚,未用的脚连接至配电柜侧的信号接地端。指令信号为0至±10v,阅电压输入型阀芯行程与(Uo-U2)成比例。阀口100%全开且阀口P和阀口A沟通、阀口B和阀口T沟通时,(Uo-Ug)=+10V指令信号为0V时,阀芯居中。输入级为电压差动放大器。如果指令信号为单端信号,则可根据所期望的流动方向将D脚或E脚连接至配电柜侧的信号接地端。

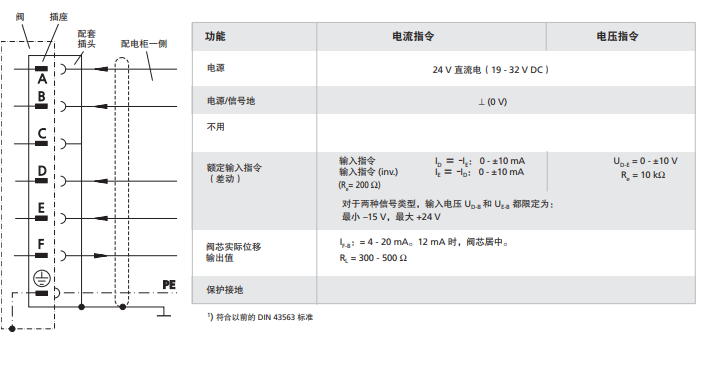

实际值为4至20 mA可通过F脚来测量阀芯实际的位移值(见下图)。可以用此信号进行监控和故障检测。阀芯的行程范围对应电流为4至20 mA对中位置电流为12 mA,20 mA相当于阀口100%全开且P通A和B通T时的电流。闽芯位置信号输出1=0mA时表示可能断线。


带6+PE插座的阀的接线图符合EN 175201 Part 8041)标准,配套插头(R型和5型,金属外壳)须事先做好保护接地(4)。
